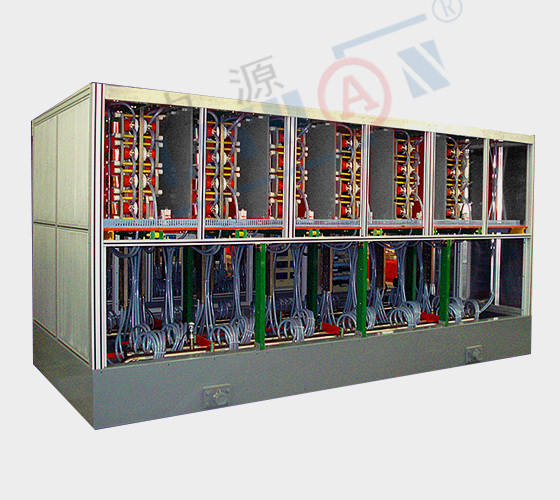

41KA 300V Электролизный выпрямитель SCR высокой мощности

Входные параметры: трехфазный вход, AC380V±10%, 50HZ

Выходные параметры: DC 0~300В 0~41КА

Выходной режим: 12 импульсных выходов

Метод охлаждения: водяное охлаждение

Тип питания: выпрямитель с кремниевым управлением

Промышленность применения: электролиз цветных металлов, например электролитический цинк, медь, алюминий

Информация
о продукте
Описание Технические параметры
Описание

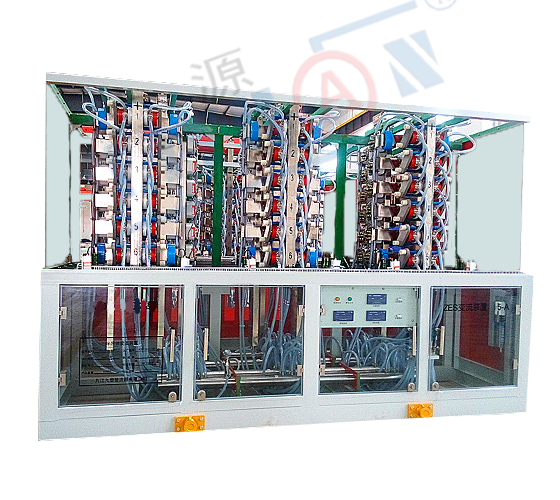

Вся новая структура выпрямительного шкафа, не только имеет преимущества выпрямительного шкафа с инверсной параллельной структурой, но также имеет некоторые новые технические особенности, эта структура адаптируется к Эта структура адаптируется к новым требованиям выпрямительного устройства в электролитической алюминиевой промышленности (высокий уровень напряжения серии), а также восполняет недостаток некоторых традиционных вертикальных структур (та же фаза инверсной параллельной структуры). Его коэффициент безопасности Коэффициент безопасности намного выше, чем у однофазного обратнопараллельного соединения, а частота отказов низкая и обслуживание удобное. Положительные и отрицательные выпрямительные группы расположены в шахматном порядке спереди и сзади, полностью разделены изоляционными материалами, образуя два полностью независимых блока. Полностью независимые блоки, не создают положительной и отрицательной дуги. Два мостовых плеча одной полярности одной фазы крепятся к одному ряду элементов посредством установки зажимов, образуя два Мостовые плечи объединены, таким образом, уменьшая количество выпрямительных плеч с 12 до 6, и используя пружинные стальные пластины и стальные пластины соответственно, которые симметрично прижимаются и устанавливаются, так что компоненты проходят равномерно. Монтаж Винт компонентов представляет собой специальный изолированный композитный винт, который изолирует магнитный путь обжимаемых компонентов; каркас корпуса шкафа собран из специальных алюминиевых профилей, с более новой и красивой структурой, а эффект магнитной изоляции значительно улучшен. Магнитный эффект значительно улучшен, что позволяет избежать нагрева оболочки.

Серия KES широко используется в гальванике, электролизе, электрохимии, окислении, электрофорезе, плавке, электролитейном производстве, связи и других областях, в основном для электролиза алюминия, магния, свинца, цинка, меди, марганца, висмута, никеля и других цветных металлов; Соленая вода, электролиз калийной соли, каустической соды, калийной щелочи, натрия; электролиз хлорида калия для производства хлората калия, перхлората калия; нагрев проволоки, нагрев карбида кремния, углеродная трубчатая печь, печь графитизации, плавильная печь и другое отопление, производство водорода электролитической воды и другие поля большого тока.

Технические параметры
Типы Элементы параметров Технические требования
Тип источника питания Тип источника питания Выпрямитель с кремниевым управлением
Модель и характеристики KES-41KA/300V
Режим охлаждения Водяное охлаждение
Тип трубки переключателя SCR
Входные характеристики Номинальное входное напряжение Трехфазный вход, AC380V±10% ,50HZ
Номинальная входная мощность 8.92KW
Номинальный входной ток AC 3468A
Входной коэффициент мощности COSΦ≥0.95
Выходные характеристики Выходное напряжение DC 0~300V
Выходной ток DC 0~41KA
Стабилизированная точность тока ≤1%(номинальный ток)
Стабилизированная точность тока напряжения 1A,0.01V
В соответствии с точностью ≥91%
Условия окружающей среды Место установки Установка внутри помещений
Высота над уровнем моря ≤1000 метров
Температура окружающей среды -20℃~40℃
Относительная влажность воздуха ≤90%
Режим управления Рабочий режим PLC, ADDA, Ethernet, RS485 и RS232
Вес Вес нетто около 8000КГ
Размеры Высота*Ширина*Глубина В4850мм×Ш1720мм×Г2500мм
Защитные характеристики Имеет функции самозащиты от аномальных явлений, таких как перенапряжение, перегрузка по току, перегрузка, короткое замыкание, обрыв фазы, перегрев и утечка воды.
