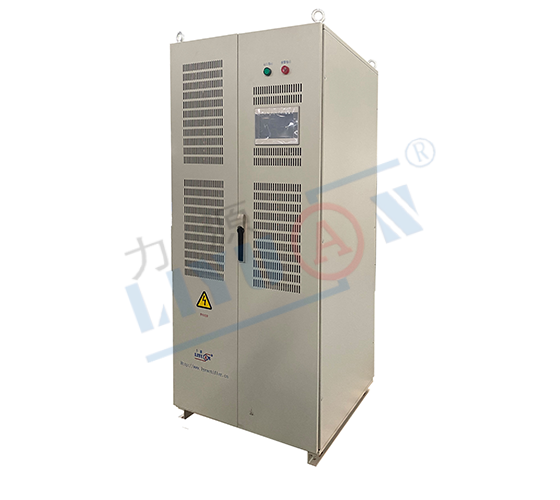

6V 3000A Импульсный источник питания для гальванической обработки печатных плат

Входные параметры: трехфазный вход AC380V±10%, 50HZ

Выходные параметры: двойной выход +1000A/+6V; -3000A/-18V

Режим вывода: высокоскоростной положительный и отрицательный импульс

Метод охлаждения: воздушное охлаждение

Тип источника питания: импульсный источник питания

Применение промышленности: гальваническое покрытие печатных плат, гальванопокрытие из редких металлов, прецизионный дизайн, гальванопокрытие из драгоценных металлов, электролитическая полировка и т. д.

Описание

Покрытие печатной платы может быть определено как одно или оба из следующих: Покрытие сквозных отверстий — процесс заполнения просверленных отверстий медью для обеспечения пути прохождения электрического тока от поверхности платы к внутреннему слою, между двумя внутренними слоями или от одной поверхности к другой. Эти покрытые металлом сквозные отверстия (PTH) более известны как переходные отверстия.

Химическое меднение является важным этапом в процессе производства печатных плат. Широко используется в следующих двух процессах. Один из них представляет собой покрытие плат без покрытия, а другой – покрытие сквозных отверстий, поскольку в обоих случаях покрытие может быть выполнено совсем или в небольшом количестве. Во время покрытия голой платы химическое меднение покрывает голую подложку тонким слоем меди, делая подложку проводящей для дальнейшего покрытия. В процессе металлизации сквозных отверстий используется химическое меднение, чтобы сделать внутреннюю стенку отверстия проводящей, чтобы соединить различные слои печатных схем или штыри интегральных микросхем.

Когда в сквозном отверстии применяется покрытие постоянного тока, чем толще слой покрытия вокруг отверстия, тем меньше гальванического покрытия в отверстии. Большие с обоих концов и маленькие посередине. Это явление «собачьей кости» склонно к растрескиванию меди или полному отсутствию электричества.

Источник питания с положительным и отрицательным импульсом может увеличить скорость гальванического покрытия, улучшить однородность медного покрытия и равномерное гальваническое покрытие глубоких отверстий; Источник питания с обратным импульсом может контролировать скорость осаждения меди в области с высокой плотностью тока, тем самым улучшая однородность толщины поверхностной меди и меди в отверстиях и устраняя явление «собачьей кости».

Форма импульсной волны

Аналоговая форма сигнала нормального положительного и отрицательного импульсного выхода



Диаграмма реальной формы нормального положительного и отрицательного импульсного выхода



Диаграмма аналоговой формы сигнала комбинированного импульсного выхода



Диаграмма фактической формы сигнала комбинированного импульсного выхода



Технические параметры
Типы Элементы параметров Технические требования
Тип источника питания Тип источника питания Высокоскоростной положительный и отрицательный импульс
Модель и характеристики HPNPS-2*Z1000AF3000A/6V
Режим охлаждения Воздушное охлаждение
Тип трубки переключателя Импульсный источник питания
Входные характеристики Номинальное входное напряжение Трехфазный вход, AC380V±10%, 50HZ
Номинальная входная мощность 14.8KW
Номинальный входной ток AC 22.5A
Входной коэффициент мощности COSΦ≥0.90
Выходные характеристики Выходное напряжение DC  +6V/-18V
Выходной ток DC  +1000A/-3000A
Стабилизированная точность тока ≤2% (номинальный ток)
Стабилизированная точность тока напряжения ≤2%
В соответствии с точностью 1A,0.01V
Номинальная выходная эффективность ≥90%
Условия окружающей среды Место установки Установка внутри помещений
Высота над уровнем моря ≤2000 метров
Температура окружающей среды -20℃~40℃
Относительная влажность воздуха ≤90%
Режим управления Рабочий режим PLC, ADDA, Ethernet, RS485 и RS232
Вес Вес нетто около 700КГ
Размеры Высота*Ширина*Глубина В800мм×Ш750мм×Г800мм
Защитные характеристики Имеет функцию самозащиты в случае перенапряжения, перегрузки по току, перегрузки, короткого замыкания, перегрева и других ненормальных явлений.
Дополнительные модели
Модель Входные параметры Выходные параметры Размер (В*Ш*Г)/мм
HPNPS-2*Z100F300A/6V Трехфазный вход AC380V±10%, 50HZ +6V/-18V  +100A/-300A 980*500*700
HPNPF-2*Z150F600A/6V Трехфазный вход AC380V±10%, 50HZ +6V/-18V  +150A/-600A 1900*750*800
HPNPF-Z200A/6VF600A/18V Трехфазный вход AC380V±10%, 50HZ +6V/-18V  +200A/-600A 1050*580*680
HPNPF-2*Z200AF600A/6V Трехфазный вход AC380V±10%, 50HZ +6V/-18V  +200A/-600A 1050*580*680
HPNPF-Z250AF250A/30V Трехфазный вход AC380V±10%, 50HZ +30V/-30V  +250A/-250A 1050*580*680
HPNPS-2*Z300AF900A/6V Трехфазный вход AC380V±10%, 50HZ +6V/-18V  +300A/-900A 900*500*930
HPNPS-2*Z400AF1200A/6V Трехфазный вход AC380V±10%, 50HZ +6V/-18V  +400A/-1200A 900*500*930
HPNPS-2*Z600AF1800A/6V Трехфазный вход AC380V±10%, 50HZ +6V/-18V  +600A/-1800A 1000*600*1200
HPNPF-2*Z800AF2400A/6V+P Трехфазный вход AC380V±10%, 50HZ +6V/-18V  +800A/-2400A 1800*750*800
HPNPS-2*Z900AF2700A/6V Трехфазный вход AC380V±10%, 50HZ +6V/-18V  +900A/-2700A 1762*750*900
HPNPS-2*Z1000AF3000A/6V Трехфазный вход AC380V±10%, 50HZ +6V/-18V  +1000A/-3000A 1600*700*840
HPNPF-D2-Z1000A6V/F3000A/12V Трехфазный вход AC380V±10%, 50HZ +6V/-12V  +1000A/-3000A 1720*750*800
HPNPF-2*Z1200AF3600A/6V Трехфазный вход AC380V±10%, 50HZ +6V/-18V  +1200A/-3600A 1720*750*800
Мы можем настроить продукты в соответствии с требованиями
