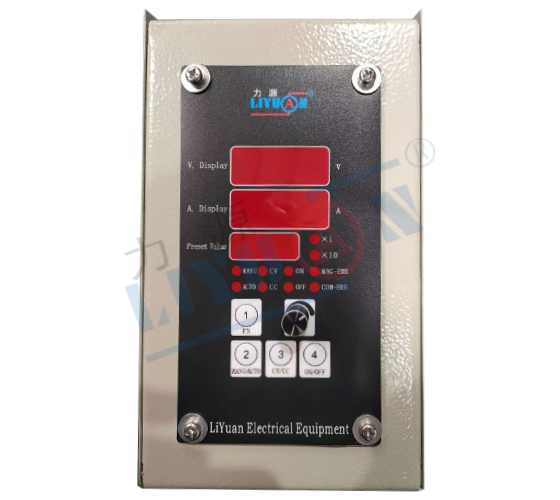

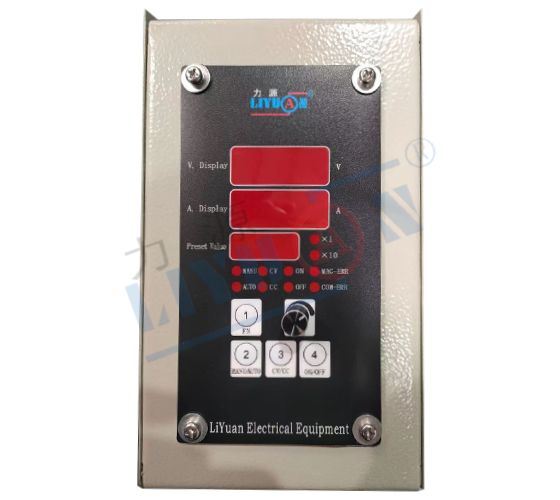

Панель управления сетевой системой

Преимущества: простое управление, высокая точность, только двухжильная экранированная проводная связь, простая проводка, цифровая передача, высокая точность передачи, сильная способность к помехам, функция самокалибровки и функция пересылки нескольких данных, сильная способность защиты от помех, отсутствие сигнала затухание, расстояние связи большое, до 1,2 км.

Проконсультируйтесь онлайн sale@lyrectifier.com

Информация
о продукте

Основная структура Описание Основные особенности Как использовать

Основная структура

network control system

Описание

Система управления сетью RS485, используемая выпрямителем «Лиюань», представляет собой цифровую, эффективную, быструю и стабильную систему связи. Он состоит из главного компьютера, PLC, LY-RS232/RS485 и ведомой машины (выпрямитель, оснащенный сетевой картой управления RS485).

Основные особенности

Используйте цифровую передачу данных для обеспечения точности.
Слово состояния и управляющее слово выпрямителя считываются и записываются в соответствующую «Area-VW» PLC (пользователь может изменить их в PLC).
Плата управления RS485 имеет период контроля около 4 секунд для всех 64 выпрямителей.
Выпрямитель может быть автоматически интегрирован в систему для упрощения управления выпрямителем. Параллельно можно подключить 32 выпрямителя с помощью 2-жильного кабеля STP ≥0.5 мм² или специальных гибких проводов PROFIBUS.
Если PLC отключен от источника питания, выпрямитель автоматически отключится.
Если PLC не может подключиться к выпрямителю, выпрямитель отключится через 2 минуты.

Как использовать

Выпрямитель с платой управления RS 485: Можно использовать 2-жильный STP сечением ≥0.5 мм² или специальный кабель PROFIBUS для параллельного подключения 32 выпрямителей. В последнем выпрямителе установите оконечное сопротивление 220 Ом. Каждый выпрямитель использует свой адресный код. Подключитесь к Prot RS485A или Port-RS485B коммуникационной карты LY-RS232/RS485.
Подключите порт RS232 коммуникационной карты LY-RS232/RS485PROTX к порту RS232C PLC или порту RS232, преобразованному из порта программирования с помощью адаптера.

3.Подключите шнур питания (поставляется вместе с устройством).

Используйте выход PLC как нормально замкнутый выход и соедините его с рабочим терминалом коммуникационной карты LY-RS485/RS232, контролируя работу всей системы.
Подключитесь к источнику питания, и система будет автоматически обмениваться данными и передавать данные. Различные области данных PLC будут управлять и отображать выпрямители с разными адресами.
