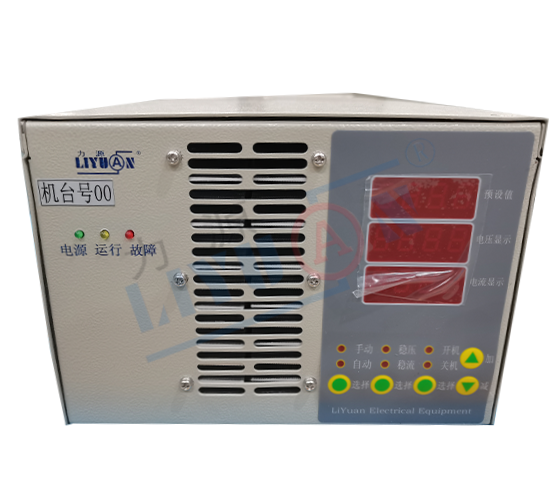

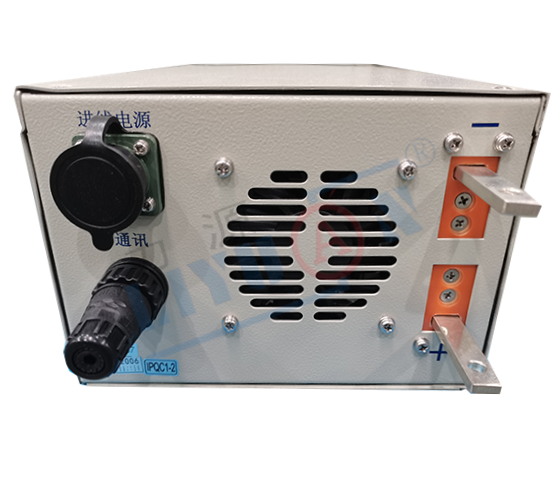

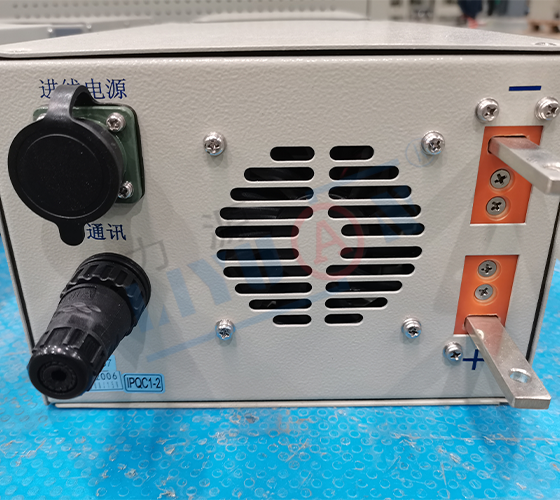

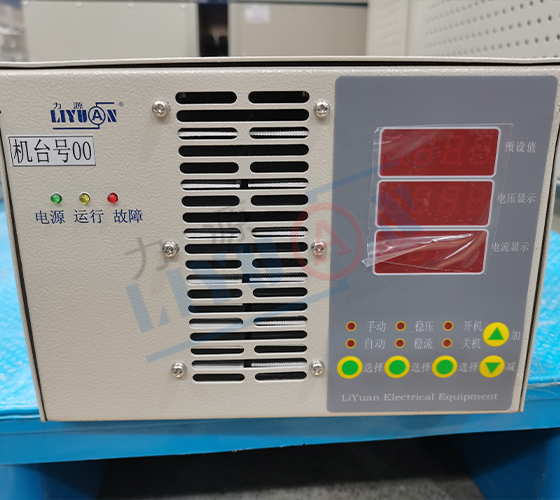

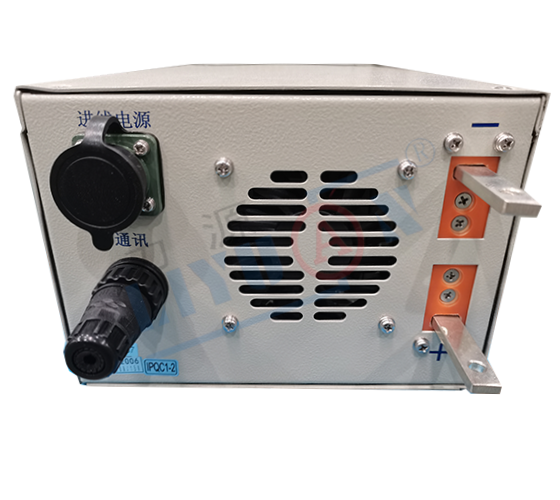

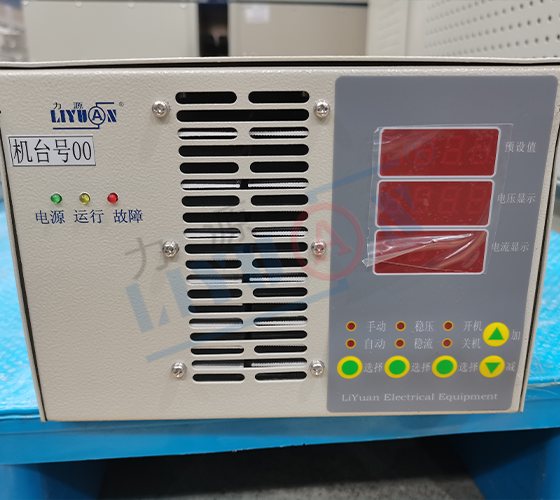

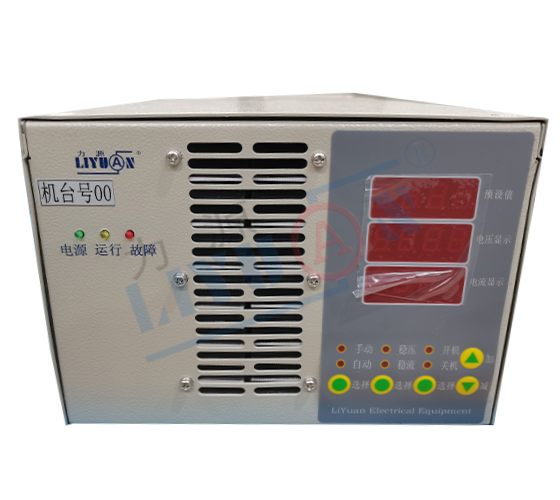

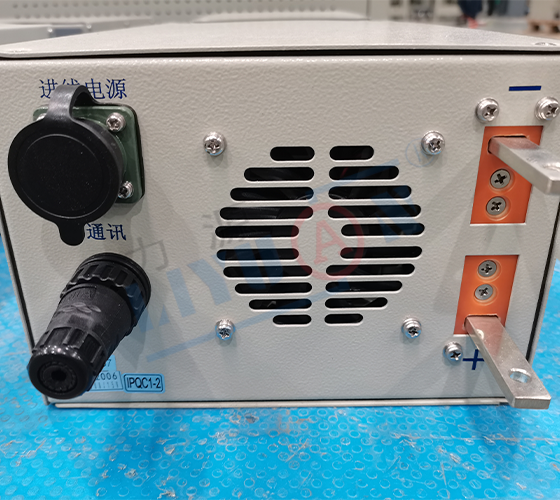

10V 10A Выпрямитель для гальваники меди (применяется на печатной плате)

Входные параметры: однофазный вход, AC220V±10%, 50HZ

Выходные параметры: DC 0~10V 0~10A

Режим вывода: нормальный выход постоянного тока

Метод охлаждения: воздушное охлаждение

Тип источника питания: высокочастотный источник питания типа IGBT

Применение промышленности: медное покрытие печатной платы с голым слоем

Описание

Химическое меднение является важным этапом в процессе производства печатных плат. Широко используется в следующих двух процессах. Один из них представляет собой покрытие плат без покрытия, а другой – покрытие сквозных отверстий, поскольку в обоих случаях покрытие может быть выполнено совсем или в небольшом количестве. Во время покрытия голой платы химическое меднение покрывает голую подложку тонким слоем меди, делая подложку проводящей для дальнейшего покрытия. В процессе металлизации сквозных отверстий используется химическое меднение, чтобы сделать внутреннюю стенку отверстия проводящей, чтобы соединить различные слои печатных схем или штыри интегральных микросхем.

Принцип химического меднения заключается в использовании восстановителя и соли меди для химической реакции в жидком растворе с целью восстановления ионов меди до атомов меди. Реакция должна быть непрерывной, чтобы достаточное количество меди образовало пленку и покрыло подложку.

Эта серия выпрямителей специально разработана для меднения печатных плат. Его небольшой размер оптимизирует пространство для установки; он может автоматически переключаться между высоким и низким током на устройстве; устройство воздушного охлаждения использует независимый закрытый воздуховод для экономии энергии. Эти особенности обеспечивают высокую точность, стабильную работу и надежность выпрямителя.

Технические параметры
Типы Элементы параметров Технические требования
Тип источника питания Тип источника питания Высокочастотный источник питания
Модель и характеристики TBFBZ-10A/10V
Режим охлаждения Воздушное охлаждение
Тип трубки переключателя IGBT
Входные характеристики Номинальное входное напряжение Однофазный вход,AC220V±10% ,50HZ
Номинальная входная мощность 0.12KVA
Номинальный входной ток AC 0.18A
Входной коэффициент мощности COSΦ≥0.95
Выходные характеристики Выходное напряжение DC 0~10V
Выходной ток DC 0~10A
Стабилизированная точность тока ≤1%
Стабилизированная точность тока напряжения ≤1%
В соответствии с точностью 0.1A,0.01V
Номинальная выходная эффективность ≥91%
Условия окружающей среды Место установки Установка внутри помещений
Высота над уровнем моря ≤2000 метров
Температура окружающей среды -20℃~40℃
Относительная влажность воздуха ≤90%
Режим управления Рабочий режим PLC, ADDA, Ethernet, RS485 и RS232
Вес Вес нетто около 10КГ
Размеры Высота*Ширина*Глубина В225мм×Ш100мм×Г433мм
Защитные характеристики Имеет функцию самозащиты в случае перенапряжения, перегрузки по току, перегрузки, короткого замыкания, перегрева и других ненормальных явлений.
Дополнительные модели
Приложение Модель Выходные параметры
Однофазный вход 220V TBFB-50A9V 9Vdc/50A
HMFB-5A12V 12Vdc/5A
TBFBZ-10A12V 12Vdc/10A
HMFB-20A12V 12Vdc/20A
HMFB-150A12V 12Vdc/150A
TBFA-30A12V ±12Vdc/30A
HMFB-30A12V 12Vdc/30A
HMFB-50A12V 12Vdc/50A
HMFB-100A12V 12Vdc/100A
HMFB-150A12V 12Vdc/150A
TBFBZ-2200A12V 12Vdc/2200A
HMFB-20A15V 15Vdc/20A
HMFB-100A15V 15Vdc/100A
HMFB-50A20V 20Vdc/50A
