RS485 Система управления сетью

Система управления сетью RS485, используемая выпрямителем «Лиюань», представляет собой цифровую, эффективную, быструю и стабильную систему связи. Он состоит из главного компьютера, PLC, LY-RS232/RS485 и ведомой машины (выпрямитель, оснащенный сетевой картой управления RS485).

1. Используйте цифровую передачу данных для обеспечения точности.
2. Слово состояния и управляющее слово выпрямителя считываются и записываются в соответствующую «Area-VW» PLC (пользователь может изменить их в PLC).
3. Плата управления RS485 имеет период контроля около 4 секунд для всех 64 выпрямителей.
4. Выпрямитель может быть автоматически интегрирован в систему для упрощения управления выпрямителем. Параллельно можно подключить 32 выпрямителя с помощью 2-жильного кабеля STP ≥0.5 мм² или специальных гибких проводов PROFIBUS.
5. Если PLC отключен от источника питания, выпрямитель автоматически отключится.
6. Если PLC не может подключиться к выпрямителю, выпрямитель отключится через 2 минуты.

1. Во-первых, разделите соответствующую Area-VW в PLC главной машины, это Area-VW включает: ① команды для выпрямителя; установить значения тока/напряжения; ② коды ошибок, параметры состояния и фактические значения тока/напряжения выпрямителей. Каждому выпрямителю требуется 6 Area-VW, а именно, команда, используемая для включения/выключения выпрямителя и стабилизации напряжения/тока, установка значения тока/напряжения, код ошибки связи, фактическое слово состояния, фактическое значение тока и фактическое значение напряжения. После соединения коммуникационного порта-RS232 PLC с человеко-машинным интерфейсом его главной машины можно отобразить значение в Area-VW; также возможно использовать человеко-машинный интерфейс главной машины для ввода параметров в Area-VW. Между тем, можно подключить порт RS232 PLC к плате связи LY-RS232/RS485PROTX. В ходе связи PLC является получателем; коммуникационная карта считывает данные или записывает данные в PLC. Следовательно, PLCне нуждается ни в каких коммуникационных программах, кроме установки состояния и режима своих портов. Пожалуйста, обратитесь к инструкции ниже.

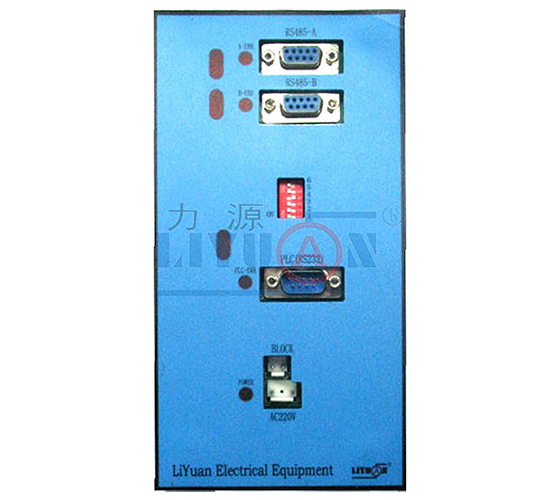

2. Данные RS485 преобразуются коммуникационной картой LY RS232/RS485PROTX. Коммуникационная карта автоматически записывает (WD) слова состояния и фактический ток/напряжение выпрямителя в соответствующую Area-VW PLC (согласно предыдущей настройке, которую можно изменить позже) через порт RS232 PLC; или коммуникационная карта автоматически считывает (RD) данные в соответствующем Area-VW PLC и затем передает их на выпрямитель. Карта оснащена 2-мя портами RS485 того же уровня. К каждому порту можно подключить 32 выпрямителя, оснащенных картой управления LY-RS485. Существует также карта RS232, которая может быть напрямую подключена к порту RS232 PLC или к порту RS232, преобразованному из порта программирования с помощью адаптера.
3. Выпрямители, оснащенные картой управления, используются в качестве ведомых. Они полностью находятся в режиме связи RS485. Каждый выпрямитель подтверждает свой коммуникационный адрес DIP-переключателем. Они получают свои собственные команды от главной машины и сохраняют свой статус доступным для чтения главной машиной.
