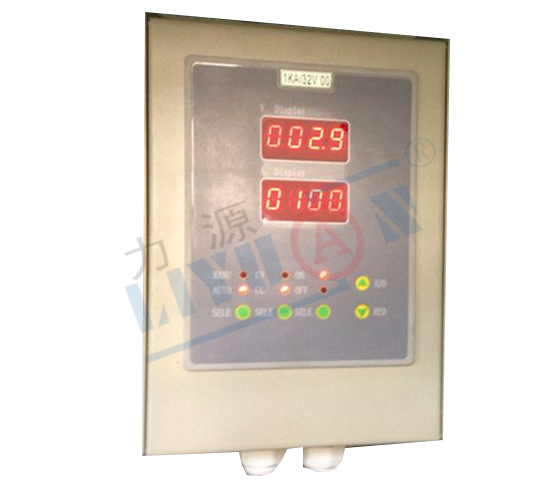

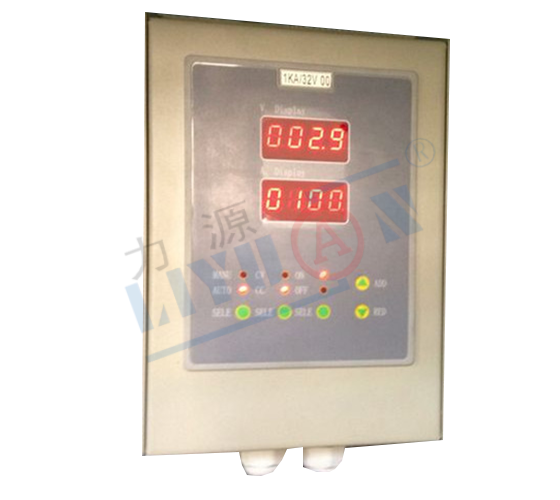

RS485 панель управления

Он подключен к компьютерной плате управления выпрямителя, использует систему сетевой связи RS485, использует двухжильный экранированный провод витой пары для связи, полностью цифровую передачу по сети, высокую точность управления, нулевое затухание, сильную защиту от помех и большая дистанция связи.

Контроллер имеет два набора коммуникационных портов, A1, B1 и A2, B2. A1, B1 — ближние коммуникационные порты, подключенные к выпрямителю, A2, B2 — удаленные коммуникационные порты, подключенные к главному компьютеру. Контроллер с двумя картами RS485 в основном используется для локального управления автоматическими линиями или управления RS485 одним выпрямителем.

Контроллер имеет следующие функции:

(1) Функции отображения и настройки напряжения и тока

(2) Дополнительные функции включения/выключения питания, регулировки напряжения/регулировки тока

(3) Функции дистанционного и местного управления

(4) Нижняя функция инициализации компьютера

(5) функция запроса неисправности и т. д.

(1) Температура окружающей среды: от -10°C до 45°C

(2) Высота над уровнем моря: ≤1500 метров

(3) относительная влажность: ≤85%

(4) отсутствие токопроводящей пыли, взрывоопасных материалов, агрессивных газов

(5) Отсутствие сильной вибрации.

(6) Установка внутри помещений

V: отображение напряжения

A: текущий дисплей

Manu: ручной

CC: контрольный ток (постоянный ток)

CV: управляющее напряжение (регулируемое напряжение)

Sele: выбрать

Sub: вниз

(1) Размеры двойного контроллера расходомера RS485:

(2)В шкафу централизованного управления установлено несколько контроллеров с двумя картами RS485, а размеры отверстий следующие:

(3)Один контроллер с двумя картами RS485 установлен в установочной коробке с подвижными аксессуарами, и его размеры следующие:
