Входные параметры: однофазный вход, AC220V±10%, 50HZ
Выходные параметры: DC 0~20V 0~30A
Режим вывода: нормальный выход постоянного тока
Метод охлаждения: воздушное охлаждение
Тип источника питания: высокочастотный источник питания типа IGBT
Применение промышленности: промышленность электролитической медной фольги, выпрямитель для катодной защиты
Электролитическая медная фольга относится к производству металлической медной фольги электролитическим методом с использованием медного материала в качестве основного сырья. Медный материал растворяется для получения раствора сульфата меди, а затем раствор сульфата меди осаждается постоянным током в специальном электролитическом оборудовании для изготовления исходной фольги, а затем придается шероховатость, отверждение, термостойкий слой, устойчивый к коррозии. слой, антиокислительный слой и другая обработка поверхности. Медная фольга литиевой батареи в основном обрабатывается органической антиокислительной обработкой на поверхности, и, наконец, она превращается в готовую продукцию после резки и тестирования.
Во время электролиза катионы в электролите мигрируют к катоду и получают электроны на аноде, которые восстанавливаются. Анионы бегут к аноду и теряют электроны, чтобы окислиться. Соедините два электрода в растворе сульфата меди и соедините их постоянным током. В это время будет обнаружено, что медь и газообразный водород осаждаются на электродной пластине, соединенной с катодом источника питания.
В качестве ключевого функционального базового сырья в электронной промышленности электролитическая медная фольга в основном используется в производстве литий-ионных аккумуляторов и печатных плат (PCB). Среди них медная фольга литиевой батареи имеет характеристики хорошей электропроводности, хорошей обрабатываемости, мягкой текстуры, зрелого производственного процесса и выдающихся преимуществ по стоимости, поэтому она стала выбором катодного токосъемника литий-ионной батареи.

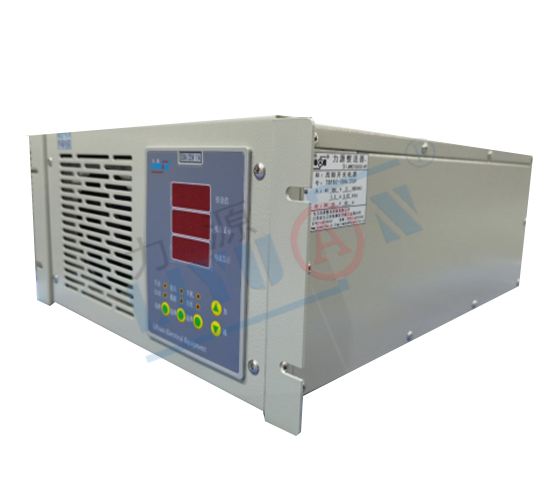

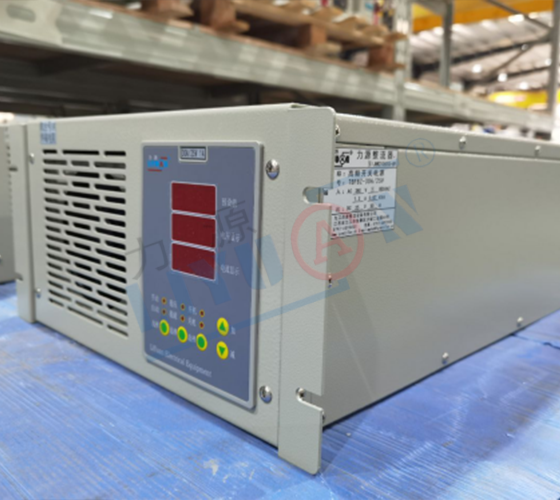

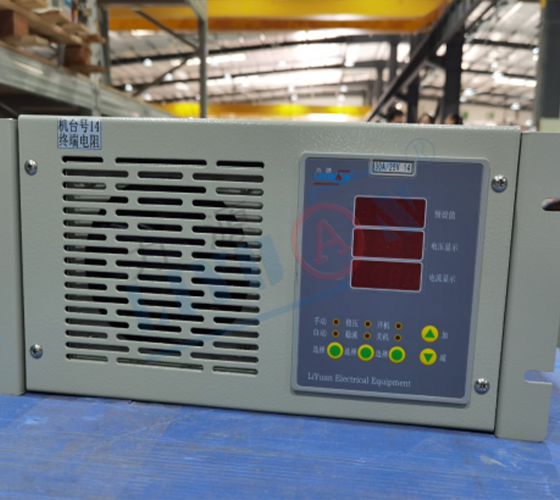

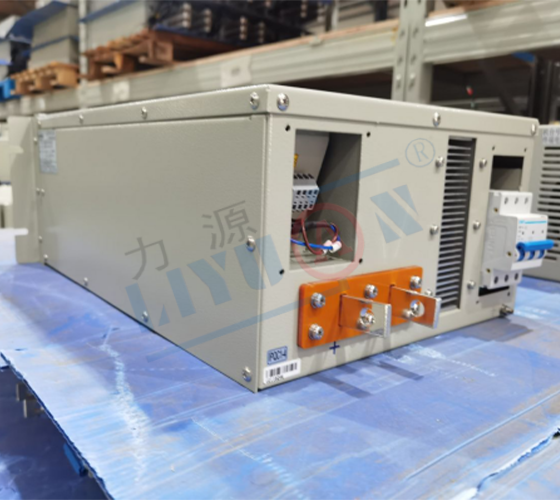

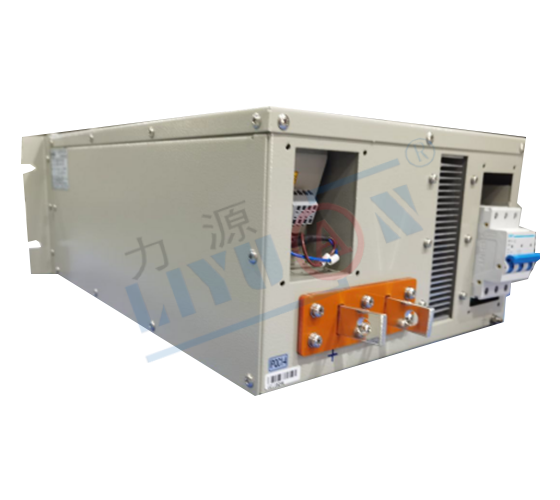

Модуль синхронного выпрямления высокочастотного импульсного источника питания установлен в параллельном шкафу и подключен к катодной и анодной шинам фольгоделательной машины через выход сборной шины. Внешний вид аккуратный, структура компактная. Эффективность преобразования энергии высока, что снижает стоимость использования для клиентов. Источник питания использует резервный режим «N + 1», который может обеспечить тепловое обслуживание всей машины и обеспечить непрерывное производство для клиентов.
Типы | Элементы параметров | Технические требования |
Тип источника питания | Тип источника питания | Высокочастотный источник питания |
Модель и характеристики | TBFBZ-30A/20V | |
Режим охлаждения | Воздушное охлаждение | |
Тип трубки переключателя | IGBT | |
Входные характеристики | Номинальное входное напряжение | Однофазный вход,AC220V±10% ,50HZ |
Номинальная входная мощность | 0.7 KVA | |
Номинальный входной ток | AC 3.2A | |
Входной коэффициент мощности | COSΦ≥0.95 | |
Выходные характеристики | Выходное напряжение | DC 0~20V |
Выходной ток | DC 0~30A | |
Стабилизированная точность тока | ≤1% | |
Стабилизированная точность тока напряжения | ≤1% | |
В соответствии с точностью | ≥94% | |
Условия окружающей среды | Место установки | Установка внутри помещений |
Высота над уровнем моря | ≤2000 метров | |
Температура окружающей среды | -20℃~40℃ | |
Относительная влажность воздуха | ≤95% | |
Режим управления | Рабочий режим | PLC, ADDA, Ethernet, RS485 и RS232 |
Вес | Вес нетто | около 32КГ |
Размеры | Высота*Ширина*Глубина | В182мм×Ш527мм×Г375мм |
Защитные характеристики | Имеет функцию самозащиты в случае перенапряжения, перегрузки по току, перегрузки, короткого замыкания, перегрева и других ненормальных явлений. |
Приложение | Модель | Выходные параметры |
Однофазный вход 220V | HIFB-500A4V | 4Vdc/500A |
TBFBZ-600A4V | 4Vdc/600A | |
HMFB-10A5V | 5Vdc/10A | |
HMFB-20A5V | 5Vdc/20A | |
TBFBZ-25A5V | 5Vdc/25A | |
TBFBZ-400A5V | 5Vdc/400A | |
HMFB-600A5V | 5Vdc/600A | |
HMFB-800A5V | 5Vdc/800A | |
HMFB-2A6V | 6Vdc/2A | |
HMFB-3A6V | 6Vdc/3A | |
HMFB-350A6V | 6Vdc/350A | |
HMFB-5A6V | 6Vdc/5A | |
HMFB-10A6V | 6Vdc/10A | |
TBFB-50A6V | 6Vdc/50A | |
HMFB-600A6V | 6Vdc/600A | |
TBFBZ-1A9V | 9Vdc/1A | |
TBFB-10A9V | 9Vdc/10A | |
TBFBZ-20A9V | 9Vdc/20A |
