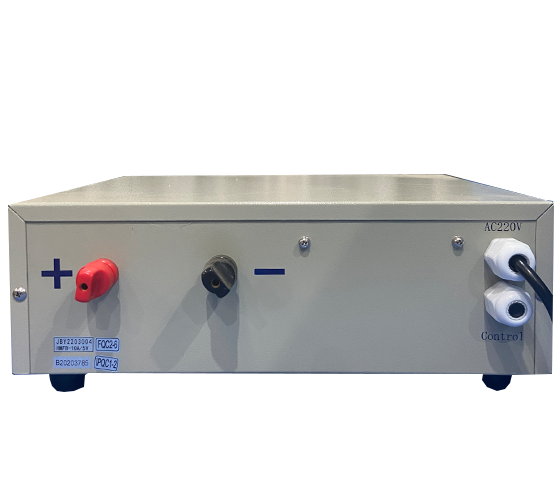

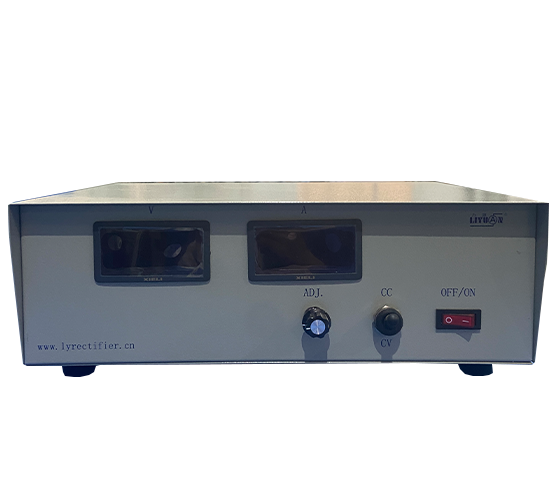

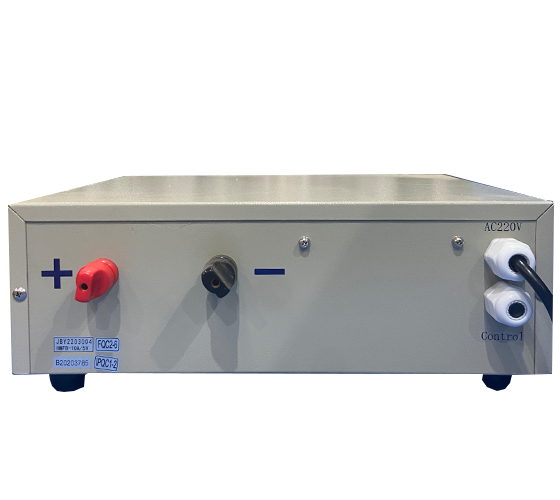

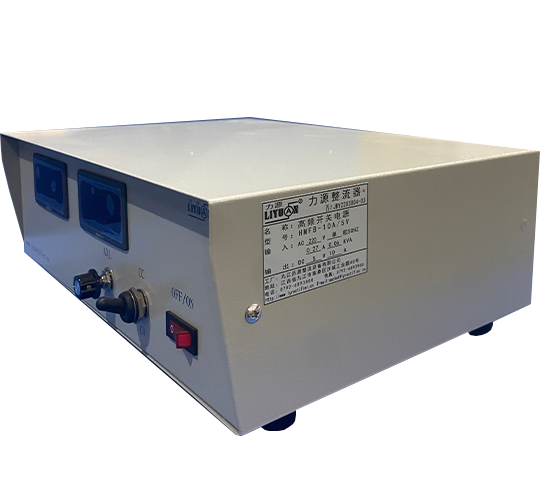

0~5V 0~10A Выпрямитель типа IGBT для гальванических золотых украшений

Входные параметры: однофазный вход AC220V±10%, 50HZ

Выходные параметры: DC 0~5V 0~10A

Режим вывода: нормальный выход постоянного тока

Метод охлаждения: воздушное охлаждение

Тип источника питания: высокочастотный источник питания типа IGBT

Применение промышленности: меднение печатной платы голым слоем

Описание

gold plating rectifier

Химическое меднение является важным этапом в процессе производства печатных плат. Широко используется в следующих двух процессах. Один из них представляет собой покрытие плат без покрытия, а другой – покрытие сквозных отверстий, поскольку в обоих случаях покрытие может быть выполнено совсем или в небольшом количестве. Во время покрытия голой платы химическое меднение покрывает голую подложку тонким слоем меди, делая подложку проводящей для дальнейшего покрытия. В процессе металлизации сквозных отверстий используется химическое меднение, чтобы сделать внутреннюю стенку отверстия проводящей, чтобы соединить различные слои печатных схем или штыри интегральных микросхем.

Принцип химического меднения заключается в использовании восстановителя и соли меди для химической реакции в жидком растворе с целью восстановления ионов меди до атомов меди. Реакция должна быть непрерывной, чтобы достаточное количество меди образовало пленку и покрыло подложку.

Эта серия выпрямителей специально разработана для меднения печатных плат. Его небольшой размер оптимизирует пространство для установки; он может автоматически переключаться между высоким и низким током на устройстве; устройство воздушного охлаждения использует независимый закрытый воздуховод для экономии энергии. Эти особенности обеспечивают высокую точность, стабильную работу и надежность выпрямителя.

Технические параметры
Типы Элементы параметров Технические требования
Тип источника питания Тип источника питания Высокочастотный источник питания
Модель и характеристики TBFBZ-10V/10A
Режим охлаждения Воздушное охлаждение
Тип трубки переключателя IGBT
Входные характеристики Номинальное входное напряжение Однофазный, AC0V±10% ,50HZ
Номинальная входная мощность 0.12KVA
Номинальный входной ток AC 0.18A
Входной коэффициент мощности COSΦ≥0.95
Выходные характеристики Выходное напряжение DC    0~5V
Выходной ток DC    0~10A
Стабилизированная точность тока ≤1%
Стабилизированная точность тока напряжения ≤1%
В соответствии с точностью 0.01A,0.01V
Номинальная выходная эффективность ≥91%
Условия окружающей среды Место установки Установка внутри помещений
Высота над уровнем моря ≤2000 метров
Температура окружающей среды -20℃~40℃
Относительная влажность воздуха ≤90%


Режим управления

Режим управления PLC, ADDA, Ethernet, RS485 и RS232
Вес Вес нетто около  10КГ
Размеры Высота*Ширина*Глубина В225mm×Ш100mm×Г433mm
Защитные характеристики Имеет функцию самозащиты в случае перенапряжения, перегрузки по току, перегрузки, короткого замыкания, перегрева и других ненормальных явлений.
Дополнительные модели
Модель Входные параметры Выходные параметры Размер (В*Ш*Г)/мм
TBFBZ-4000A/15V Трехфазный вход AC380V±10%, 50HZ DC 0~15V  DC 0~4000A 1085×646×885
TBFBZ-3500A/6V Трехфазный вход AC380V±10%, 50HZ DC 0~6V  DC 0~3500A 233×627×725
TBFBZ-3000A/12V Трехфазный вход AC380V±10%, 50HZ DC 0~12V  DC 0~3000A 270×737×740
TBFBZ-2500A/12V Трехфазный вход AC380V±10%, 50HZ DC 0~12V  DC 0~2500A 238×944×692
TBFBZ-2000A/12V Трехфазный вход AC380V±10%, 50HZ DC 0~12V  DC 0~2000A 238×625×692
TBFBZ-1500A/15V Трехфазный вход AC380V±10%, 50HZ DC 0~15V  DC 0~1500A 205×692×625
TBFBZ-1500A/4V Трехфазный вход AC380V±10%, 50HZ DC 0~4V  DC 0~1500A 238×582×644
TBFBZ-1200A/5V Трехфазный вход AC380V±10%, 50HZ DC 0~5V  DC 0~1200A 200×615×490
TBFBZ-1000A/12V Трехфазный вход AC380V±10%, 50HZ DC 0~12V  DC 0~1000A 233×615×674
TBFBZ-1000A/6V Трехфазный вход AC380V±10%, 50HZ DC  0~6V  DC 0~1000A 327×190×613
TBFBZ-1000A/5V+G Трехфазный вход AC380V±10%, 50HZ DC 0~5V  DC 0~1000A 327×190×613
TBFBZ-800A/10V Трехфазный вход AC380V±10%, 50HZ DC 0~10V  DC 0~800A 233×440×550
TBFBZ-800A/4V Трехфазный вход AC380V±10%, 50HZ DC 0~4V  DC 0~800A 312×190×501
TBFBZ-600A/24V Трехфазный вход AC380V±10%, 50HZ DC 0~24V  DC 0~600A 233×615×674
TBFBZ-600A/12V Трехфазный вход AC380V±10%, 50HZ DC 0~12V  DC 0~600A 276×420×498
TBFBZ-600A/8V Трехфазный вход AC380V±10%, 50HZ DC 0~8V  DC 0~600A 276×420×498
TBFBZ-600A/6V+P Трехфазный вход AC380V±10%, 50HZ DC 0~6V  DC 0~600A 312×270×501
TBFBZ-600A/5V Трехфазный вход AC380V±10%, 50HZ DC 0~5V  DC 0~600A 327×190×613
TBFBZ-500A/24V Трехфазный вход AC380V±10%, 50HZ DC 0~24V  DC 0~500A 233×615×674
TBFBZ-500A/12V Трехфазный вход AC380V±10%, 50HZ DC 0~12V  DC 0~500A 276×420×498
TBFBZ-500A/6V Трехфазный вход AC380V±10%, 50HZ DC 0~6V  DC 0~500A 312×270×613
TBFBZ-500A/5V Трехфазный вход AC380V±10%, 50HZ DC 0~5V  DC 0~500A 312×270×501
TBFBZ-400A/8V Трехфазный вход AC380V±10%, 50HZ DC 0~8V  DC 0~400A 276×420×498
TBFBZ-400A/6V Трехфазный вход AC380V±10%, 50HZ DC 0~6V  DC 0~400A 225×100×433
TBFBZ-350A/6V Трехфазный вход AC380V±10%, 50HZ DC 0~6V  DC 0~350A 225×100×433
TBFBZ-300A/12V Трехфазный вход AC380V±10%, 50HZ DC 0~12V  DC 0~300A 314×190×613
TBFBZ-300A/5V Трехфазный вход AC380V±10%, 50HZ DC 0~5V  DC 0~300A 225×100×433
TBFBZ-200A/12V Трехфазный вход AC380V±10%, 50HZ DC 0~12V  DC 0~200A 225×230×428
TBFBZ-200A/6V Трехфазный вход AC380V±10%, 50HZ DC 0~6V  DC 0~200A 225×100×433
TBFBZ-150A/12V Трехфазный вход AC380V±10%, 50HZ DC 0~12V  DC 0~150A 327×190×613
TBFBZ-150A/6V Трехфазный вход AC380V±10%, 50HZ DC 0~6V  DC 0~150A 225×100×428
TBFBZ-100A/24V Трехфазный вход AC380V±10%, 50HZ DC 0~24V  DC 0~100A 199×540×420
TBFBZ-100A/12V Трехфазный вход AC380V±10%, 50HZ DC 0~12V  DC 0~100A 225×100×428
TBFBZ-100A/8V Трехфазный вход AC380V±10%, 50HZ DC 0~8V  DC 0~100A 225×100×433
TBFBZ-100A/5V Трехфазный вход AC380V±10%, 50HZ DC 0~5V  DC 0~100A 225×100×433
Мы можем настроить продукты в соответствии с требованиями
